Potenziometer (alte Schreibweise Potentiometer).

Ein von außen veränderbarer Widerstand.

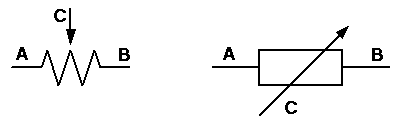

Links das in den USA übliche Schaltsymbol, rechts die deutsche Variante.

Ein Potenziometer, abgekürzt “Poti” oder “Pot”, hat drei Anschlüsse. Zwischen A und B wird ein konstanter Widerstand gemessen. Anschluss C ist dagegen variabel. Wie das linke Symbol besser verdeutlicht, ist C mit einem Schleifer verbunden, der zwischen A und B stufenlos beweglich ist und dadurch jeden beliebigen Teilwiderstand erzeugen kann..

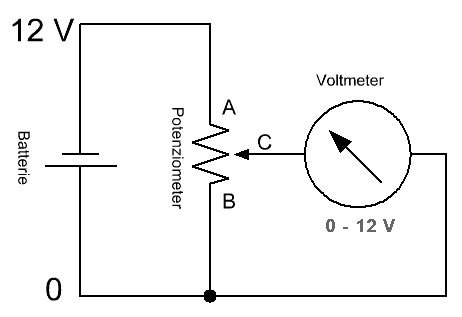

Dieses Schaltbild zeigt eine praktische Anwendung. An A und B liegen 12 Volt an. Bezogen auf B kann man an C durch eine Positionsveränderung jede gewünschte Spannung zwischen 0 und 12 Volt abgreifen.

Wer zum Beispiel durch Drehen an einem Knopf die Lautstärke seines Radiogeräts variiert, macht das, (sofern es nicht digital geschieht), indem er an einem Potenziometer die Position von C verändert.

.
