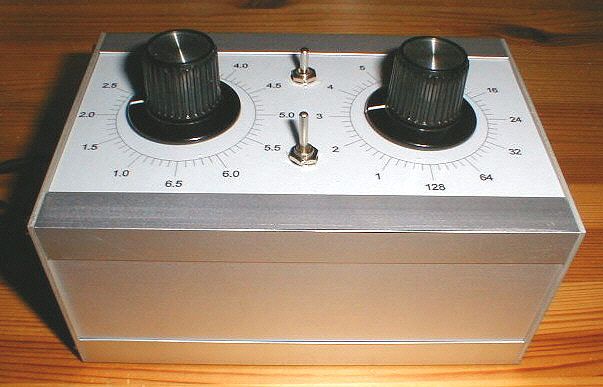

Bauvorschlag eines fertigen E-Meter-Prüfgerätes. Die Skala wurde zum Schutz gegen Verschmutzung mit einer Klarsichtfolie überklebt. Die Verbindung zum E-Meter erfolgt mittels zweiadrigem Kabel und einem 6.3mm Klinkenstecker. Die Taster wurden hier als Schalter ausgeführt, um in Ruhe Messungen mit beiden Händen durchführen zu können. Durch die Nahaufnahme ist das Bild perspektivisch etwas verzerrt. Dadurch hat man den Eindruck, als befänden sich die Knöpfe nicht in der Mitte ihrer jeweiligen Skala.
|
|||
