Flipflop

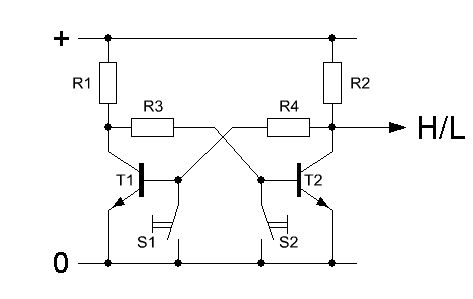

Das Schaltbild zeigt den diskreten Aufbau eines “Flipflops”, das technisch korrekt als bistabile Kippstufe bezeichnet wird. Bistabil deshalb, weil immer nur ein Transistor* durchgesteuert sein kann, während der andere sperrt. Wenn also T1 sperrt, ist T2 durchgesteuert (und umgekehrt). “Kippen” deshalb, weil die Zustandsänderungen schlagartig erfolgen. Mit den Tastern S1 und S2 kann die Schaltung zum Hin- und Herkippen gebracht werden, wobei immer der Transistor sperrt, dessen Taster kurzzeitig geschlossen wird. Der jeweilige Zustand bleibt so lange stabil, wie die Betriebsspannung anliegt. Das Flipflop kann damit als Informationsspeicher genutzt werden.

.
