Skala des vk1

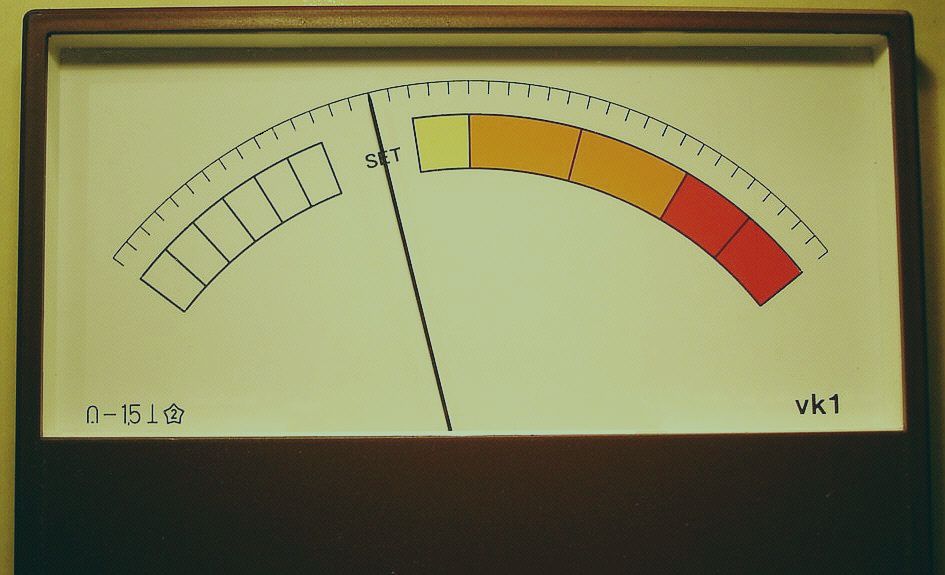

Skala des vk1*. Die Nadel steht auf auf einer Linie, die mit SET gekennzeichnet ist. In der reaktionslosen Zeit sollte sie sich in dieser Position befinden. Da Bewegungen nach rechts normalerweise eine wichtigere Rolle spielen, befindet sich SETnicht in der Mitte, sondern leicht nach links versetzt, um so mehr Raum für die Rechtsbewegungen zur Verfügung zu stellen. Beim vk1 wird die Nadel nach jeder Anzeige automatisch zur SET-Linie zurückgeführt. Bei herkömmlichen E-Metern muss der Auditor das durch Drehen an einem Knopf oder durch das Drücken einer Taste manuell herbeiführen.

Der Abstand zwischen zwei Teilstrichen an der oberen Linie beträgt 3mm. Bei der darunter befindlichen Einteilung steht Gelb für small Fall*, das orangefarbene Feld bedeutet Fall*, und das rote Feld ist der Bereich für Long Falls*.

Bei der Vers. 48 diente die Skala im Rahmen des Batterie-Checks auch zum Ablesen der Batterie- oder Akkuspannung. Der mittlere Strich des roten Feldes markierte dort exakt 9.0 Volt, was der Nennspannung einer Trockenbatterie (mit 6 Zellen) entspricht. Der mittlere Strich des organgefarbenen Feldes zeigte 7.2 Volt an. Dies ist die Nennspannung eines NiMH- oder NiCd-Akkus mit derselben Zellenanzahl. Die Trennlinie zwischen dem organgefarbenen und dem gelben Feld wurde bei 6.0 Volt erreicht, was 1.0 Volt bei einer einzelnen Zelle entspricht. In diesem Zustand gilt sowohl eine Trockenbatterie als auch ein Akku als vollständig entladen.

Bei den Versionen 46 oder darunter wurde lediglich die Trennlinie von Gelb nach Orange auf 6.0 Volt eingestellt. Ein voller Akku führte dort zu einem Rechtsanschlag der Nadel. Erstmals abgeschafft wurde der Batterie-Check beim vk1-50. Hier wird die Spannung ständig digital angezeigt.

Mit der alternativen Einführung der lizenzfreien Version vk1-50 A wurde der Batterie.Check “reanimiert”. Da dieses E.Meter keinen Mikrocontroller besitzt, muss eine Überprüfung des Batteriezustandes, (sofern dies gewünscht wird), analog erfolgen. Wie das gemacht wird, kann man bei der Beschreibung des vk1-50 A nachlesen.

.
