Low Drop-Spannungsregler

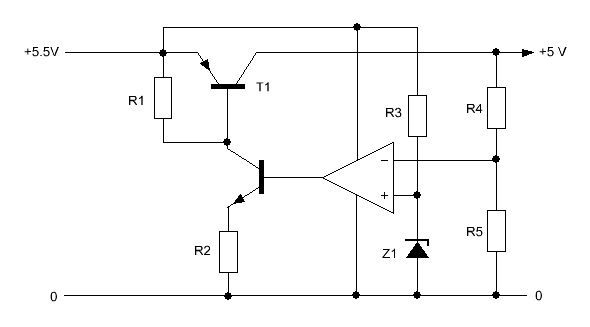

Beim vk1* wird die Betriebsspannung von den 9 Volt der Blockbatterie auf 5 Volt heruntergeregelt und dabei gleichzeitig stabilisiert. Verwendet wird dazu das Bauteil LP2950, dessen Inneres wie folgt aufgebaut ist:

Low Drop-Spannungsregler haben den Vorteil, dasss die Differenz zwischen der Eingangs- und Ausgangsspannung mit 0.5 Volt sehr gering sein kann. Dadurch kann jede einzelne Zelle der 9 Volt-Batterie vollständig entladen werden. Einen Schönheitsfehler stellt der Umstand dar, dass die Ausgangsspannung mit Rauschen überlagert ist. Hervorgerufen wird das durch die hier rot eingefärbte Zenerdiode*. Der Effekt entsteht in Sperrrichtung beim so genannten Lawinendurchbruch der Elektronen und ist nicht vermeidbar. Wenn das Rauschen negative Auswirkungen auf die Funktion der betriebenen Schaltung hat, müssen ausgangsseitig Filter- bzw. Glättungsmaßnahmen ergriffen werden.

.
