Lowdrop-Spannungsregler

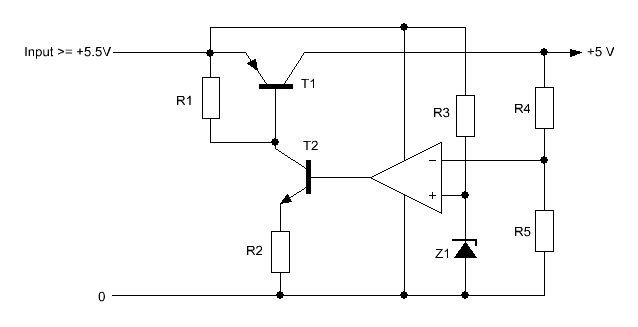

Beim vk1* wird ein solcher Regler zur Erzeugung einer stabilen Spannung von 5 Volt eingesetzt. Er ist im Gehäuse eines Einzeltransistors (mit 3 Anschlüssen) untergebracht und hat die Bezeichnung LP2950CZ. Lowdrop-Spannungsregler haben den Vorteil, dass die Differenz zwischen Eingangs- und Ausgangsspannung sehr gering sein kann. Einen Schönheitsfehler stellt der Umstand dar, dass die Ausgangsspannung gringfügig mit Rauschen überlagert ist. Hervorgerufen wird das durch die Zenerdiode* Z1. Um die Eigenschaften der Schaltung hinsichtlich Rauschen und Spannungspräzision zu verbessern, müsste sie diskret aufgebaut und mit weiteren Bauteilen versehen werden.
