Quarz

In der Elektronik versteht man darunter einen so genannten Schwingquarz.

Es gibt ihn in verschiedenen Gehäuseformen zum Einlöten oder Einstecken in spezielle Sockel. Das Bild zeigt einen zum Einlöten. Im Inneren befindet sich ein Quarzkristall, den man in Oszillatoren (Frequenzgeneratoren) zur Festlegung und Konstanthaltung der jeweiligen Frequenz einsetzt. (Zum Beispiel bei Funkgeräten.) Die Frequenz wird bei der Produktion wesentlich durch die Dicke des Quarzplättchens bestimmt. Sie verändert sich langsam im Laufe der Zeit. Man spricht dann von der Alterung des Quarzes. Durch die Veränderung eines seriell oder parallel angeordneten Kondensators* kann man Abweichungen korrigieren.

Der Quarz ist vergleichbar mit einer Stimmgabel, er schwingt mechanisch. Da sich das Material bei einer Erwärmung ausdehnt, wird die Resonanzfrequenz durch die Umgebungstemperatur beeinflusst. Bei einer Erwärmung wird der Quarz “langsamer”. Soll die Frequenz stabil sein, muss er temperaturkompensiert werden. Zum Beispiel dadurch, dass man ihn in einem beheizten Gehäuse, dem “Quarzofen”, unterbringt. Ein Thermostat sorgt für eine gleichbleibende Temperatur.

Mikrocontroller* benötigen regelmäßig einen solchen Quarz als Taktgeber. Welche Frequenz er haben muss, ergibt sich aus den Vorgaben ihres Herstellers. Temperatureinflüsse werden dabei i.d.R. vernachlässigt. Bei dem im vk1* verbauten 16F84A* beträgt die Quarzfrequenz 4 MHz.

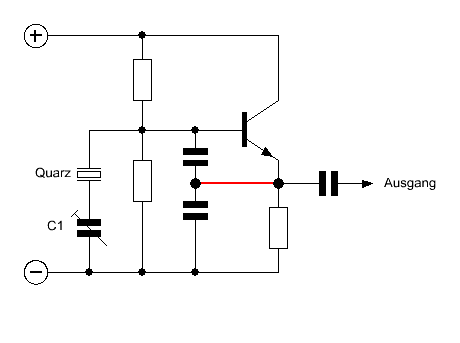

Nachfolgend eine simple Oszillatorschaltung mit Quarz und Transistor (ohne Spule). Der Quarz schwingt hier auf seinem “Grundton”. Die rot eingezeichnete Verbindung bewirkt die zur Schwingungserzeugung nötige Rückkopplung. Mit C1 kann die Quarzfrequenz geringfügig verändert werden.

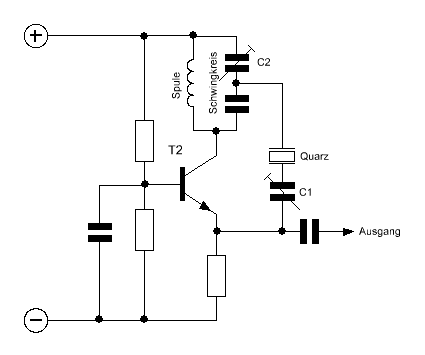

In Verbindung mit einer Spule als Teil eines Resonanzkreises kann der Oszillator auch auf einem “Oberton” des Quarzes betrieben werden. Obertöne sind  ungeradzahlige Vielfache des Grundtons, also mal 3, 5, 7 usw. Der Quarz befindet sich in nachfolgendem Beispiel im Rückkopplungspfad und fungiert hier als Filter. Der Oszillator schwingt, wenn die Resonanzfrequenz des Schwingkreises mit C2 auf einen Oberton des Quarzes abgeglichen wird. Beispiel: Grundton 4 MHz, Schwingkreis 12 MHz.

.
