Automatisches E-Meter “vk1

Das Gerät ist seit 2021 für jedermann erhältlich. Ein Qualifikationsnachweis muss nicht mehr erbracht werden.

“Automatisch” bedeutet: Die Nadel (der Zeiger) stellt sich nach jeder Anzeige* selbständig auf SET* zurück. Bei anderen E-Metern müssen Sie dazu an einem Knopf drehen oder einen Taster drücken. Bei solchen Geräten besteht die Gefahr, dass Sie einen Read* während des Rückstellvorgangs nicht sehen können. Beim “vk1” gibt es aufgrund seiner elektronischen Konzeption diese so genannten “Totzeiten” nicht. Durch die Automatik haben Sie beide Hände frei. In Solo-Sitzungen ist Ihre Schreibhand nur zum Schreiben da. Das gestattet Ihnen, sich ablenkungsfrei mit Ihrem Fall zu beschäftigen.

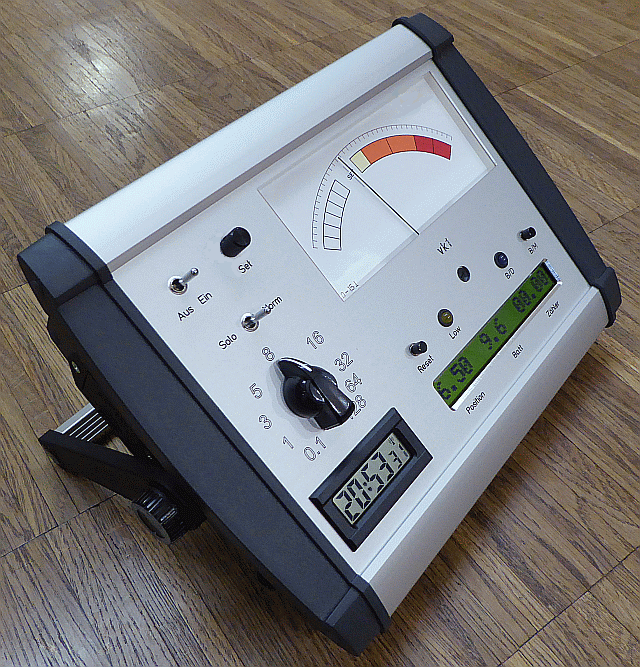

Die Skala dieses E-Meters ist farblich gestaltet. Das erleichtert es dem Auditor, die Größe von Anzeigen zu beurteilen und Duplikatreads* wiederzuerkennen. Mit “Reset” wird der Tonarmzähler auf Null gestellt. Die Low-LED signalisiert Ihnen rechtzeitig, (ca. 60 Minuten vorher), wenn der Energievorrat der Batterie zur Neige geht. Die blaue LED mit der Bezeichung “B/D”, bedeutet Blowdown*. (Unter Optische Anzeige von Blowdowns wird die Funktion erläutert.) Mit “B/M” (Body Motion) können Sie verhindern, dass Körperbewegung* als Tonarmaktion* gezählt wird. Alle Funktionen finden Sie in der Bedienungsanleitung beschrieben.

Die Digitaluhr ist funkgesteuert, (DCF77), ist daher sekundengenau und hat eine 24-Stundenanzeige. Der Empfang ist auf einen Radius von ca. 1000 km rund um Frankfurt/M beschränkt. Angezeigt wird die mitteleuropäische Zeit, (Greenwich + 1 Stunde = Oslo, Berlin, Rom), sowie ggf. die Sommerzeit (MESZ). Sollten Sie sich nicht im Empfangsbereich aufhalten, entnehmen Sie kurz vor Mitternacht die Batterie der Uhr und setzen sie exakt um 0:00 Uhr wieder ein. Die Uhr läuft dann ab 0:00 Uhr autark als Quarzuhr. Wie die Batterie entnommen (oder gewechselt) werden kann, ist in der Bedienungsanleitung beschrieben.

Die Elektronik des Geräts basiert auf dem vom Verfasser entwickelten “vk1-50”. Seit 2014 kommt es im neuen Gehäuse aus Bayern. Es wird dort in Lizenz hergestellt und trägt die Bezeichnung vk1. Es wird auf Wunsch in einem Koffer ausgeliefert und liegt dort in einem Schaumstoffbett. Rechts ist Platz für die Unterbringung von Dosen.

Weil eine leuchtende LED mehr Strom verbraucht als die gesamte Elektronik des E-Meters, wurden im Januar 2021 durch ein Software-Update einige Dinge geändert, um die Standzeit der Batterie zu verlängern. So werden ab diesem Zeitpunkt Blowups* nicht mehr angezeigt. Außerdem erkennt und ignoriert die Software Dosenkurzschlüsse, die nun nicht mehr zu einem Aufleuchten der blauen LED für Blowdowns* führen. Gleiches gilt für das Aufgreifen von auf dem Tisch liegenden Dosen, das zuvor auch die blaue LED aktivierte, weil sich der Widerstand zwischen den Dosen dadurch schlagartig verringerte. Geistig verursachte Blowdowns werden wegen ihrer Wichtigkeit jedoch weiterhin zuverlässig optisch signalisiert.

Der Kaufpreis beträgt 850.- Euro (incl. MwSt). E-Meter-Dosen (PC-Dosen* bzw. Einhanddosen*) sowie der Koffer gehören nicht zum Lieferumfang und müssen ggf. extra bestellt werden.
Koffer: 35 Euro, die abgebildete Einhanddose 55 Euro, PC-Dosen 75 Euro. Wenn Sie noch Dosen aus früherer Anwendung besitzen, können Sie diese weiterbenutzen.

Bestellungen bitte an vk1@emeter.de - Der Hersteller schließt mit Ihnen einen Kaufvertrag, der eine zweijährige Gewährleistung und das unbefristete Nutzungsrecht der im Gerät eingesetzten Software regelt. Sie erhalten eine Rechnung mit ausgewiesener Mehrwertsteuer.

Bei dem E-Meter handelt es sich um kein Massenprodukt, sondern es wird nach Eingang einer Bestellung als Einzelstück von einem Ingenieur gefertigt und vor der Auslieferung einer gründlichen technischen Prüfung unterzogen. Sie erhalten zuvor eine Benachrichtigung betreffend die voraussichtliche Lieferzeit.

-----------------------------

Für die technisch Interessierten sind die elektronischen Details hier weiterhin vollständig nachzulesen. Eine Geheimhaltung würde der Zusage widersprechen, wonach alles, was das E-Meter angeht, umfassend auf dieser Website dokumentiert wird.  Der linke Teil beschreibt die verbaute Elektronik des vk1. Die Ladeschaltung ist nur noch von historischem Interesse, da dieses E-Meter nicht mehr mit Akkus, sondern mit einer Trockenbatterie ausgestattet ist. Sie ist von außen zugänglich und kann leicht gewechselt werden.

.

Bedienungsanleitung
Stromlaufplan
Layout
Leiterplatte
Technische Dokumentation
Abgleichanweisungen



Historisch:

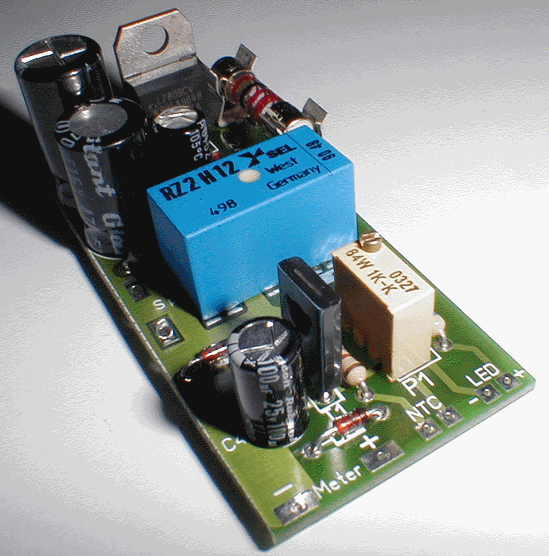

Ladeschaltung
Layout
bestückte Platine
Sicherheit beim Laden am Netz

Unterschiede zu anderen E-Metern

Geräte von Fremdherstellern
